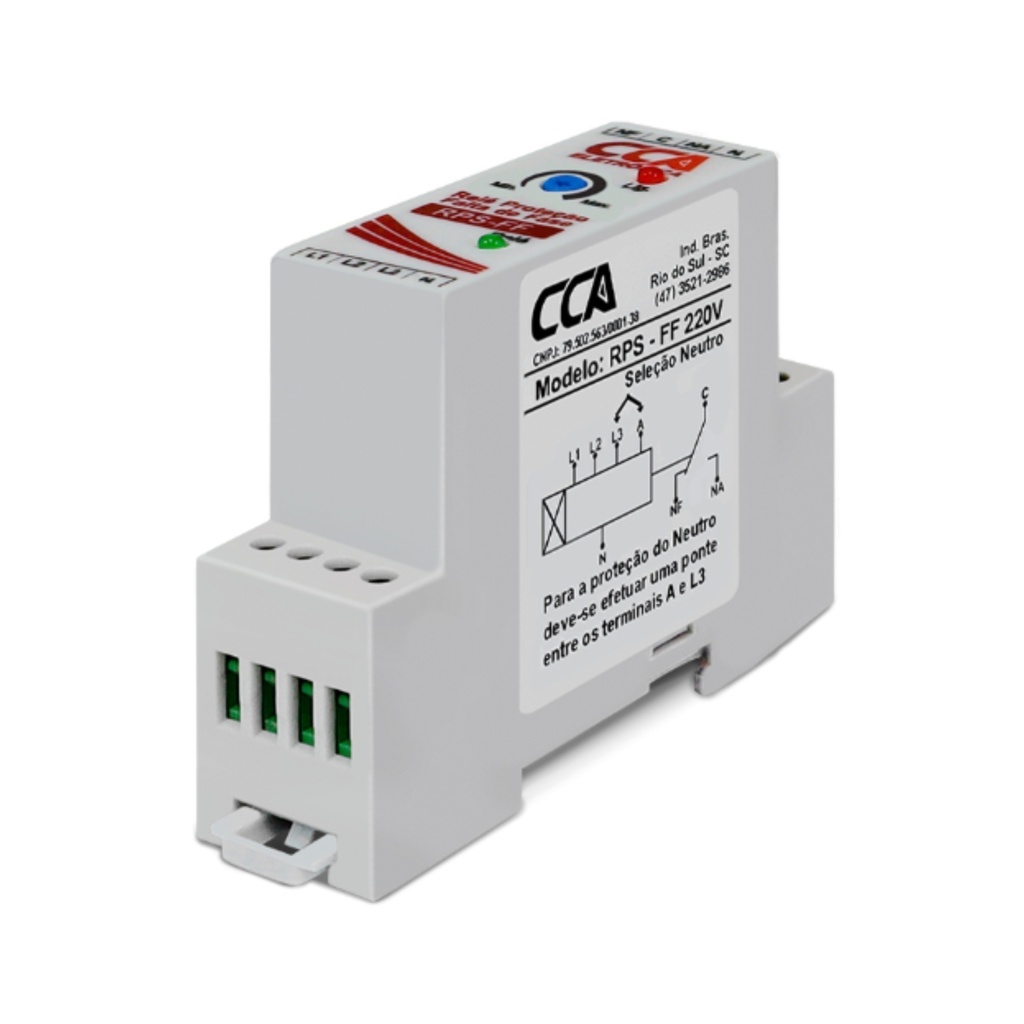

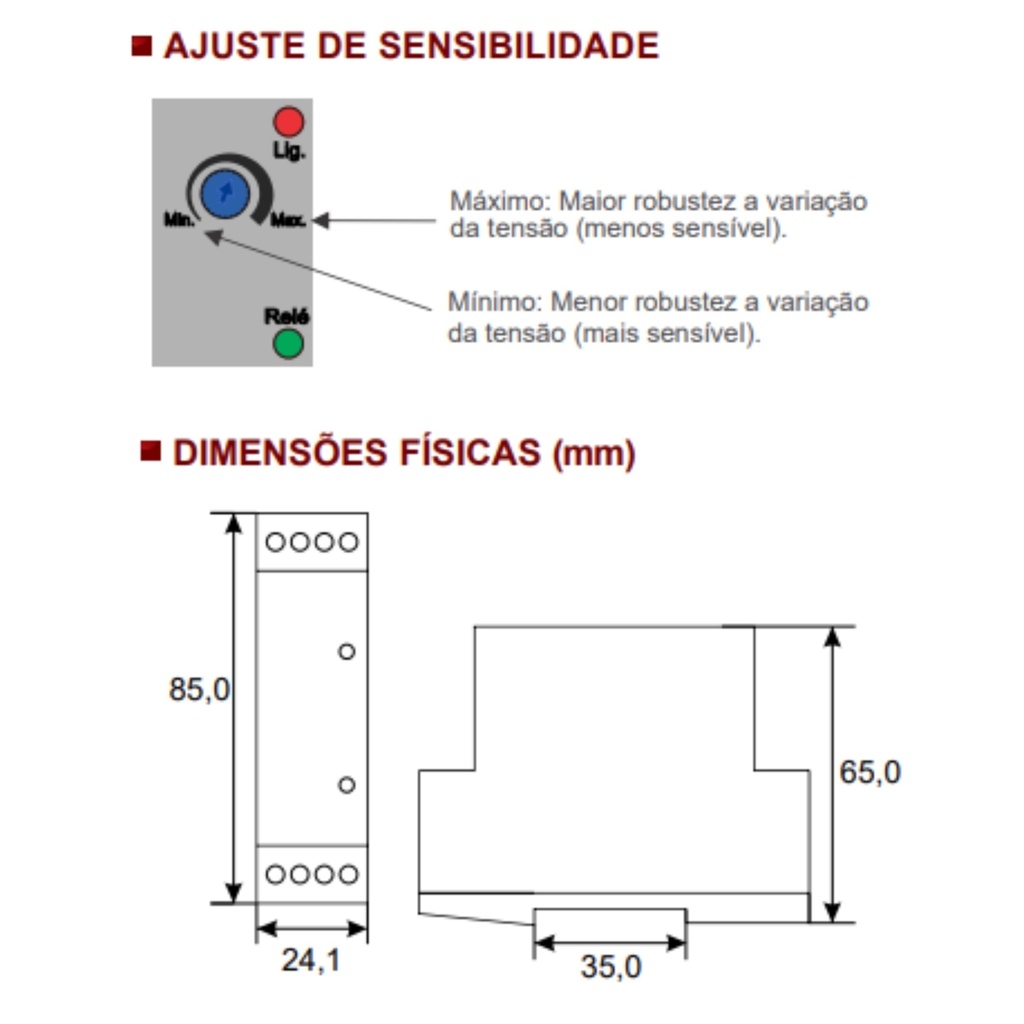

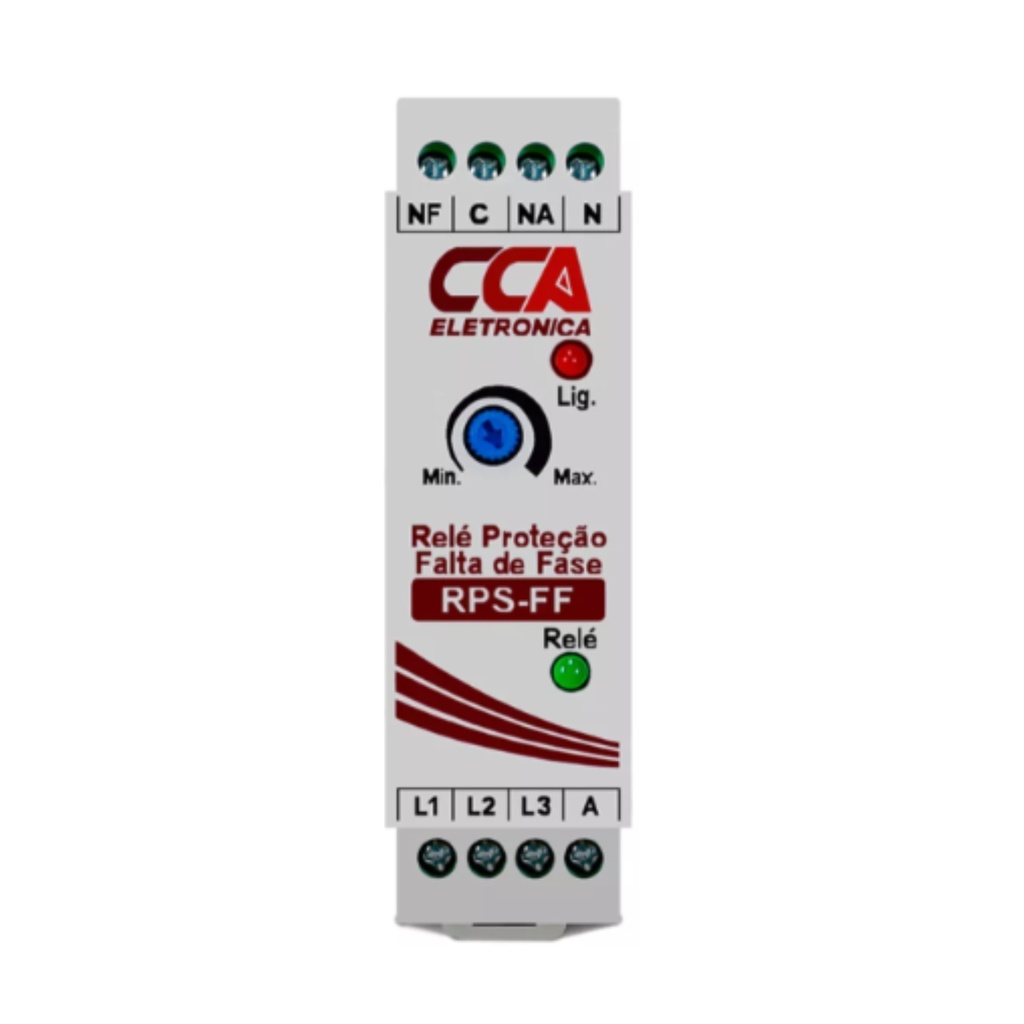

O Relé Falta de Fase CCA se trata de um relé eletrônico para proteção de sistemas trifásicos contra falta de fase (ou neutro) e assimetria de tensão. O grau de sensibilidade da assimetria é ajustável no knob frontal do relé. É aplicado em instalações visando a proteção de motores, equipamentos ou processos.
O relé falta de fase tem um funcionamento bastante interessante! Ele é usado na maioria das vezes como proteção de motores elétricos trifásicos, principalmente por possuir uma ação rápida e precisa. Essa característica é muito importante porque os motores trifásicos necessitam das três fases para funcionar, ou seja, se houver a falta de uma delas existe um alto risco de queima do motor.
Este relé age monitorando as três fases de alimentação do circuito, mas como ele faz isso? O relé falta de fase possui um circuito eletrônico que é responsável por monitorar a passagem das fases.
Quando uma das fases não é detectada por esse circuito eletrônico, um microprocessador alimentado por uma tensão diminuída por um resistor, envia um sinal que faz com que o relé interno acione e comute os contatos.

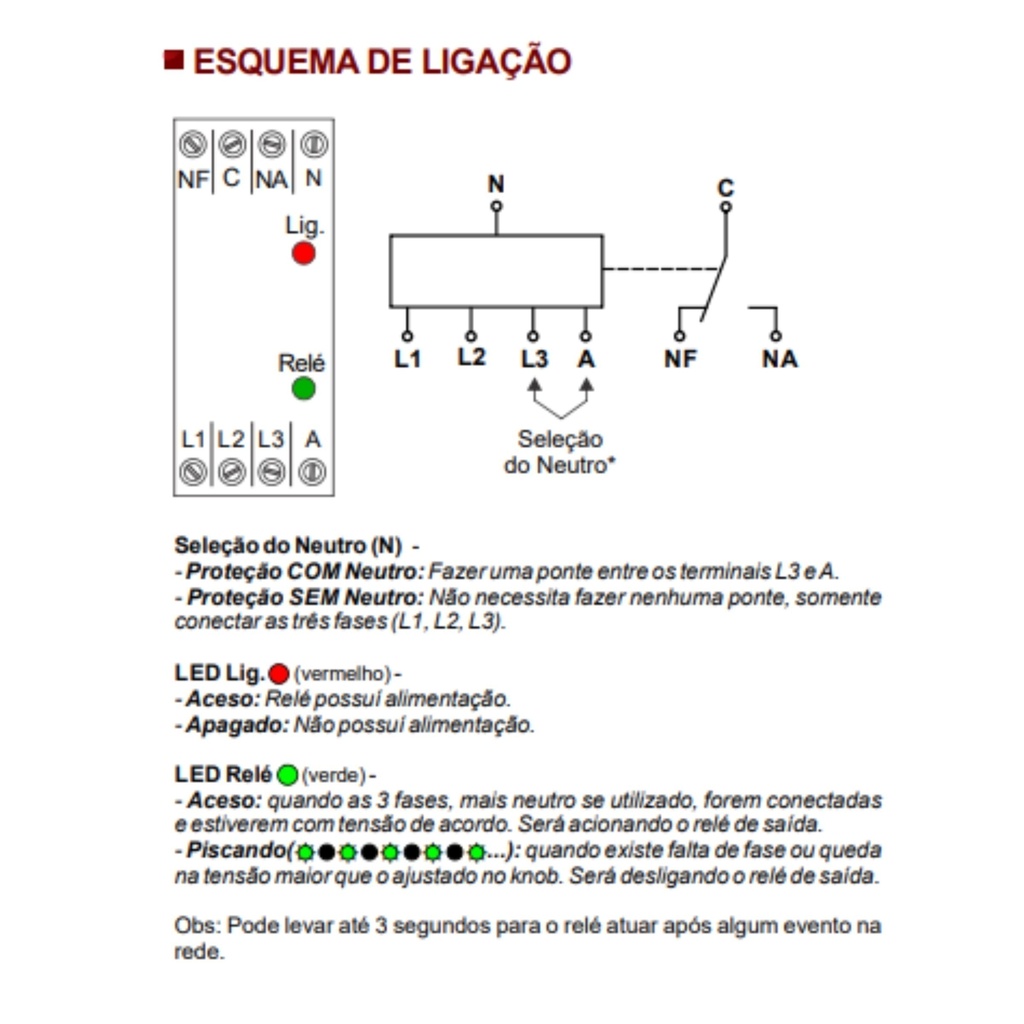

O relé falta de fase libera a energia para o funcionamento do contator ligado à ele assim que o contato NA fecha, fazendo com que a alimentação do contato NF seja cortada. É recomendado que o contato NF seja ligado à algum LED de aviso de falha ou à uma sirene.
