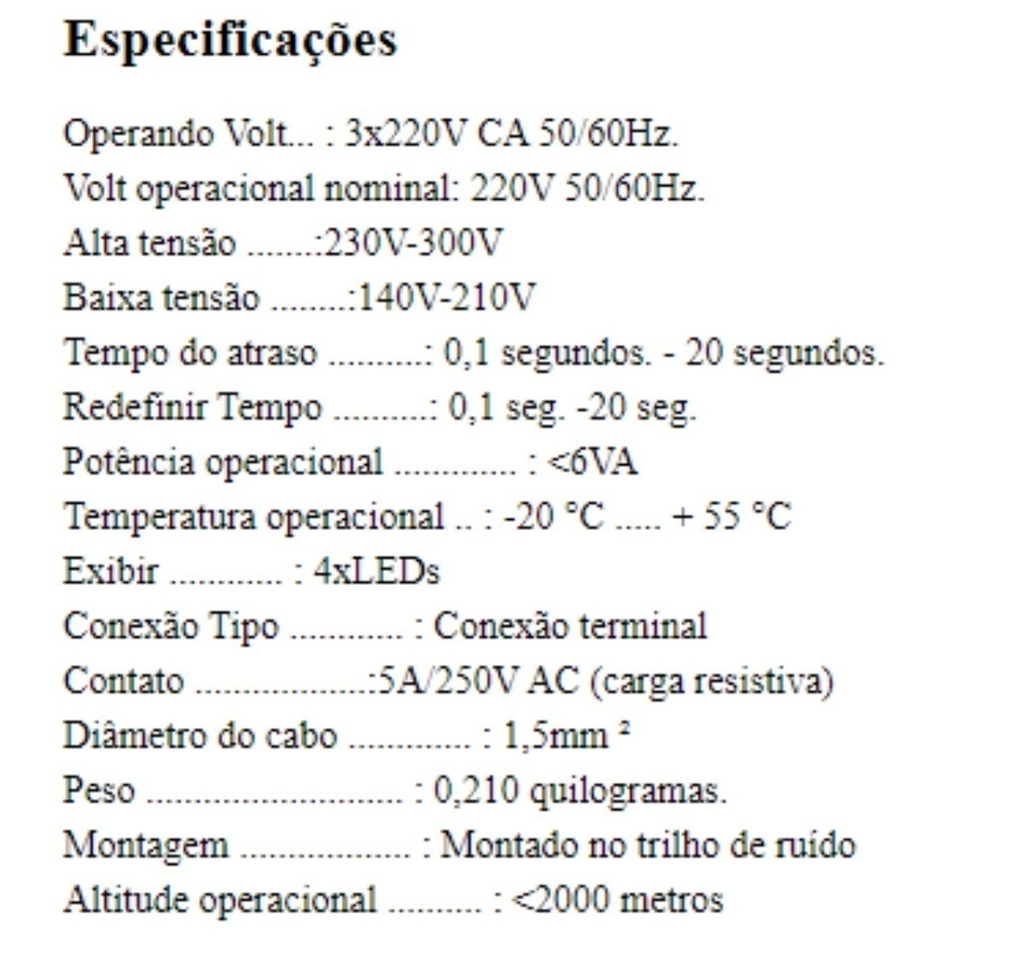

Proteção Para:

Falta de fase

Sequencia de fases

Alta Tensão

Baixa Tensão

220 V/ac

Uso e funcionamento Princípio

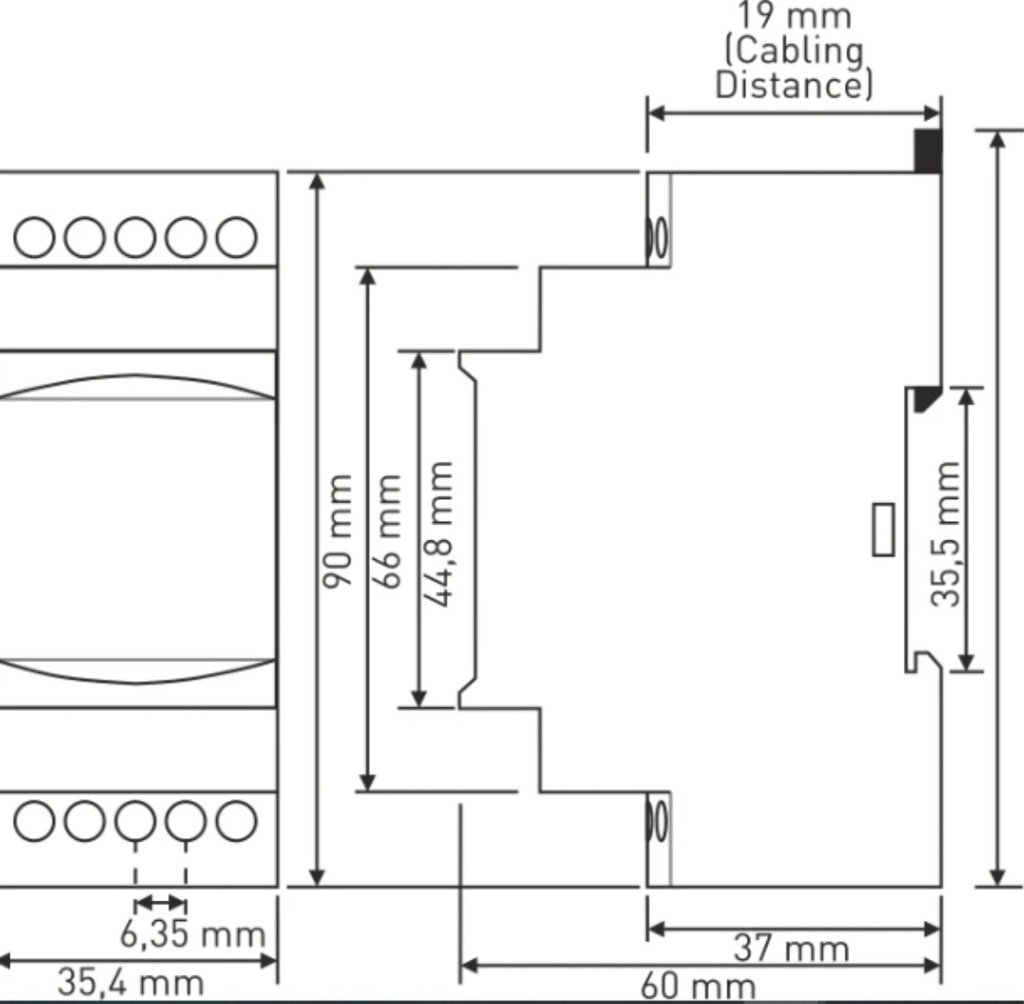

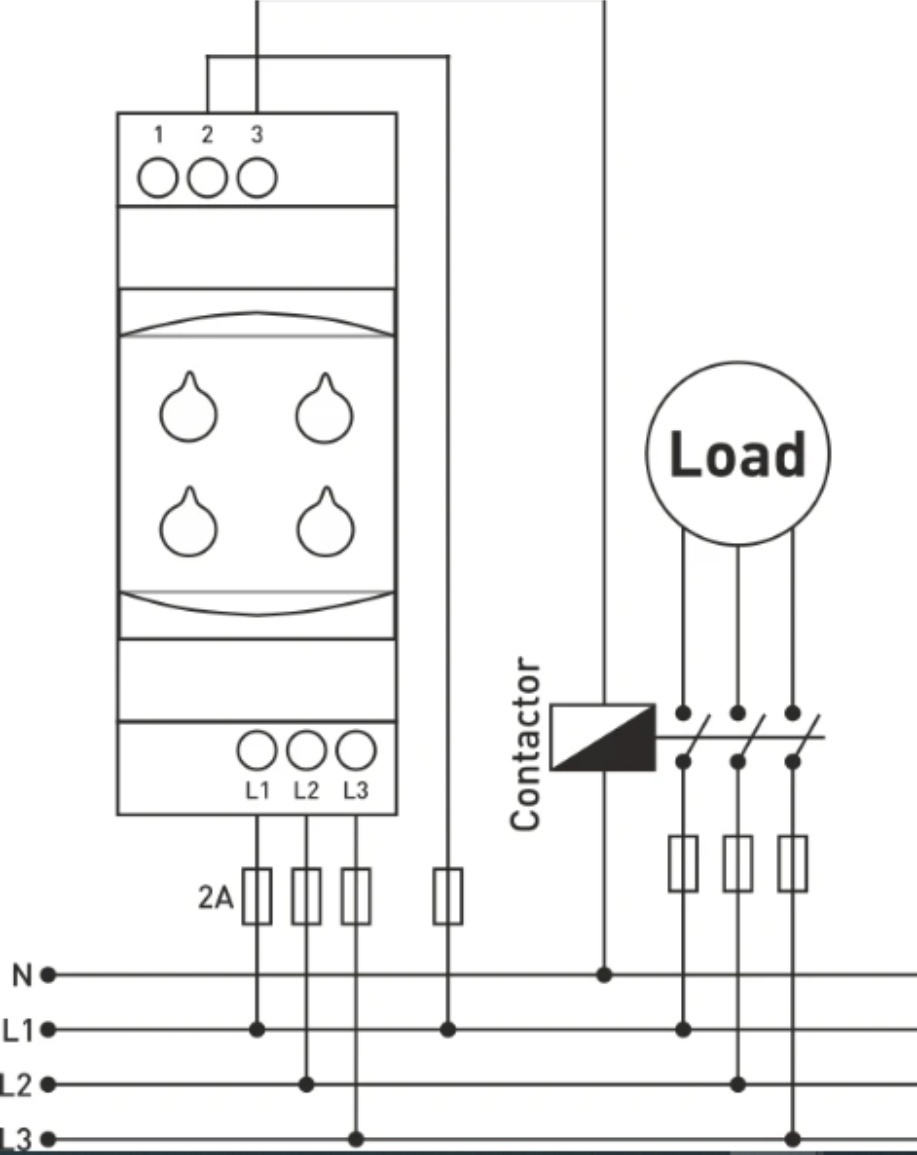

Faça as conexões do dispositivo de acordo com o esquema de conexão.

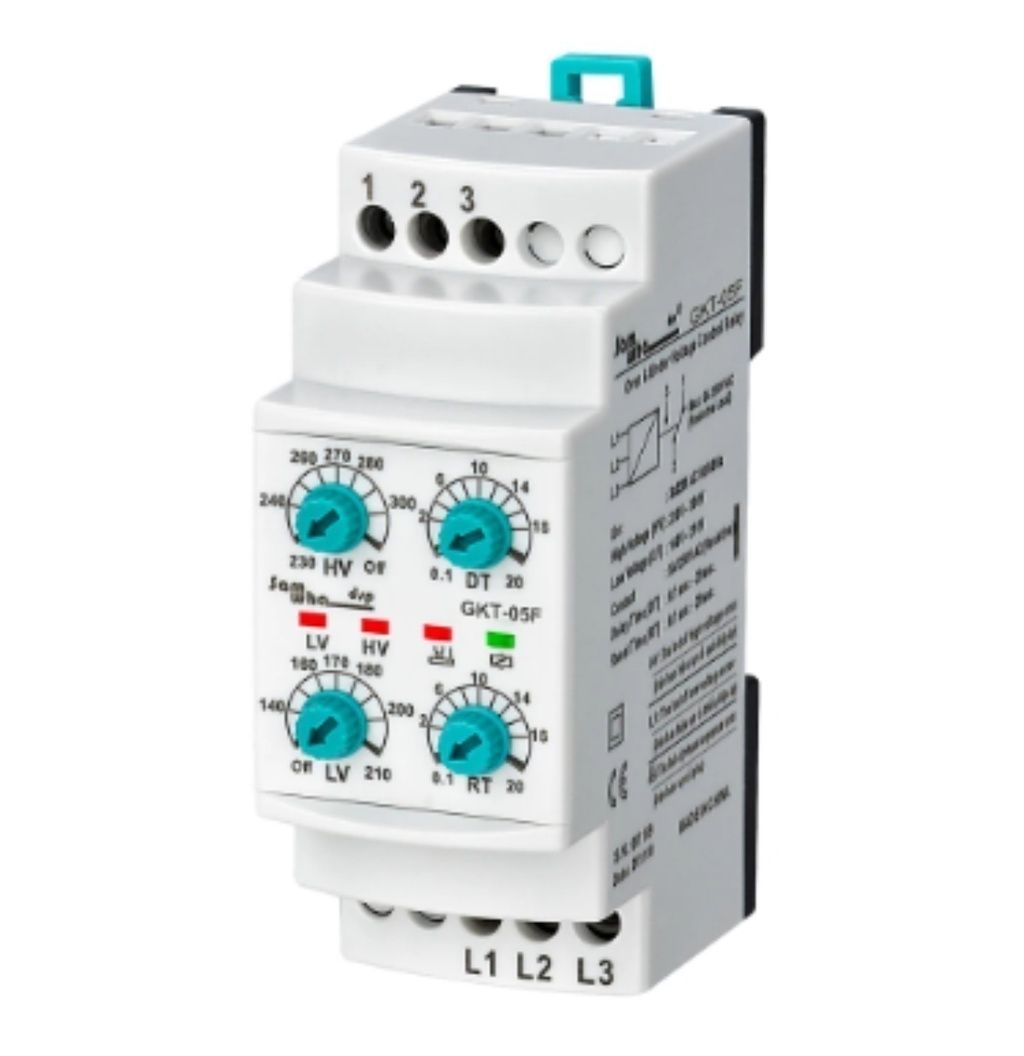

Defina as configurações necessárias do dispositivo de acordo com os valores de tensão operacional da carga. Quando o dispositivo é energizado, se os valores de tensão são narmal de acordo com os valores definidos, o relé é ativado e o relé LED é ligado.

No caso de modelos com controlo da sequência de fases, a sequência de fases também deve estar correcta. Quando os valores de tensão saem dos valores definidos, o LED de falha relacionado está ligado, ele aguarda até o tempo de atraso (DT), após o tempo ter decorrido, o relé é desativado e o LED do relé se apaga. Quando as tensões retornam aos seus valores normais, o dispositivo espera até o tempo de reset (RT), após o tempo decorrido, o relé é ativado e o LED do relé é ligado.

A função AltaVoltagem Protection é desativada quando o botão HV control está definido como Off.
A função Baixa Voltagem Protection é desativada quando o botão de controle LV está definido como Off.

O relé está ativado: 2 (COM) e 3 (NC) curto-circuito, 1 (NC) e 2 (COM) circuito aberto.
O relé é desativado: 2 (COM) e 1 (NC) curto-circuito, 3 (NC) e 2 (COM) circuito aberto
