Geral geral do
ERV-08M relés do temporizadores são usados em todos os campos (indústria, casa, planta etc.) controles da necessidade relacionados a temporizar.
Uso e princípio de funcionamento
Faça as conexões de acordo com o diagrama.
Botão (etapas de tempo): seleção de intervalo de tempo.
Botão (t): valor de tempo.
Exemplo: o tempo é de 75 minutos.
Faça "passos de tempo" botão para 100 m (100 minutos) e faça knob t knob botão entre 7-8. Neste caso o tempo é ajustado para 75 minutos.
Nota: a fim de ajustar valores de tempo mais altos muito sensíveis, definir knob t knob botão por cronômetro em etapas baixas e aumentar o estágio para o tempo necessário.
Exemplo: o tempo é de 25 horas.
Botão "passos de tempo" para 10 s (10 segundos) e knob t knob botão entre 2-3. Ligar e verificar com um cronômetro por 2.5 segundos. Se for alto ou baixo, ajuste o botão t knob novamente. Verifique novamente o dispositivo. Faça o botão "passos de tempo" 100 h(100 horas). Neste caso, você ajustá-lo mais sensível. Depois de definir o tempo, ligar o dispositivo. O dispositivo iniciará o sincronismo e entrementes interruptores led on-off. Quando o dispositivo está cronometrando contato para fora é (nc) 1. quando o tempo de acabamento (tempo definido é para cima) relé de luz led está ligado e contato para fora é (não) 3. o dispositivo mantém estável até que a energia esteja desligada.
Avisos de aviso
Deve ser instalado por pessoa com conhecimento em eletrica
(Caso tenha duvidas, podemos te orientar, fale com agente antes de abrir disputa)
Por favor, use o dispositivo de acordo com o manual.
Não use o dispositivo em molhado.
Inclua um interruptor e um disjuntor na montagem.
Coloque o interruptor e o interruptor perto do dispositivo, operador pode alcançar facilmente.
Marque o interruptor e o disjuntor como liberando a conexão para o dispositivo.

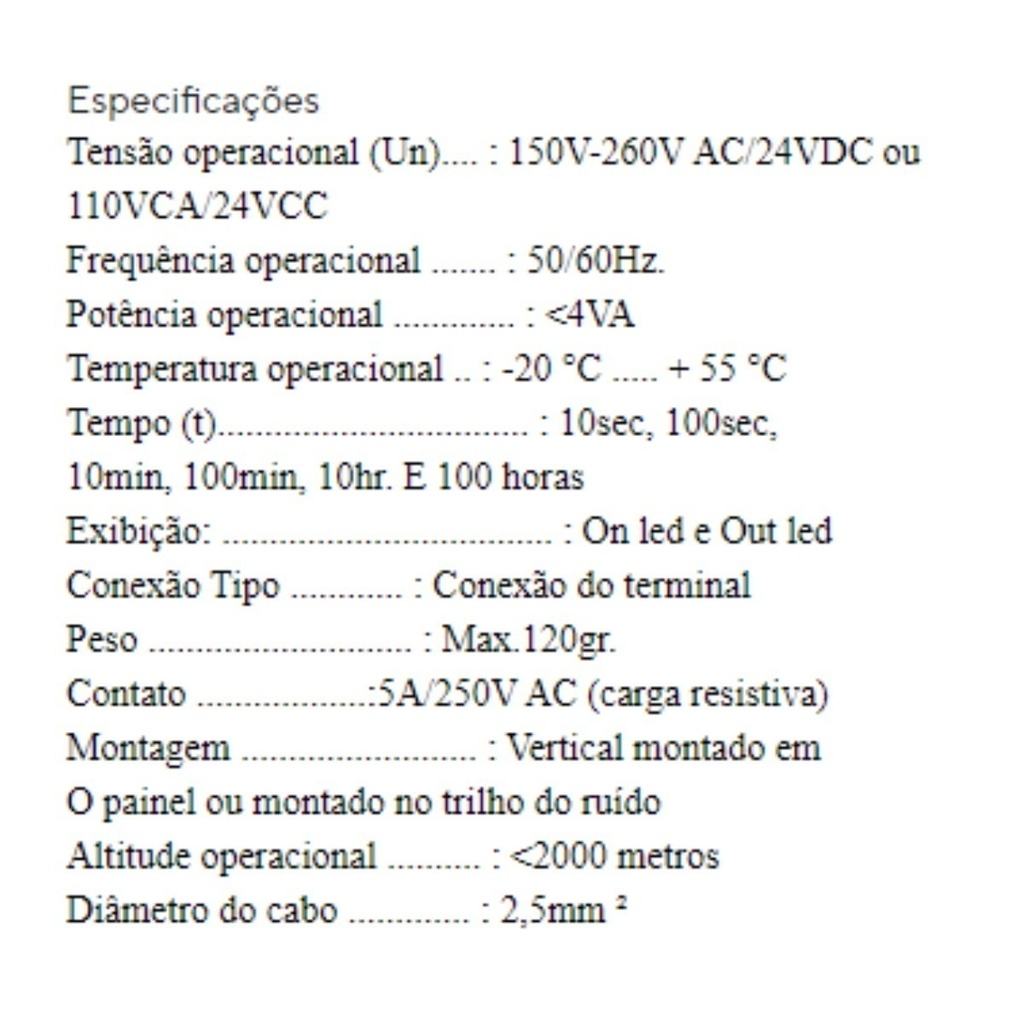

Especificações especificações:
Tensão de funcionamento . 150v-260v ac/24vdc ou 110vac/24vdc
Frequência de operação ....... 50/60 hz.
Potência de funcionamento ............... <4va.
Temperatura de operação .. -20 °c ..... + 55 °c
Tempo (t)................................. 10sec, 100sec,
10min, 100min, 10hr. E 100 horas de
Exibição: ................................... No diodo emissor de luz e no diodo emissor de luz
Contato 5a: 5a/250v ac (carga resistiva)
Montagem ........................... Vertical montado em painel ou montado no trilho din
Diâmetro do cabo ................. Ate 2,5mm ²
