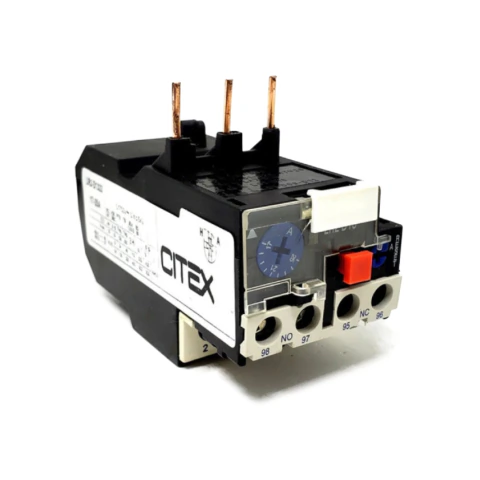

RELE TERMICO DE SOBRECARGA LR2-D1322 17~25A
Os relés térmicos bimetalíco LR2 são destinados para a proteção dos motores impedindo que a variação da corrente queime os mesmo em circuitos 50/60Hz, tensão nominal até 660V. Eles possuem dois dispositivos internos, sendo um deles denominado compensador, o qual impede que a temperatura do ambiente influencie na temperatura interna do motor e outro,chamado diferencial,que monitoriza,a passagem de corrente nas três fases consecutivas do motor simultaneamente. Caso uma delas seja interrompida, o relé desliga o motor e impede a queima do mesmo. Os relés térmicos bimetalícos LR2 podem ser instalados de varias formas, individual (com base) ou acoplados diretamente em associação com os contatores CJX2.
Características principais
* Rapidez nas ligação por terminais em posição aberta nos contatores CJX2.
* Rearmes manual e automático.
* Botão de teste.
* Indicador visual de disparo por sobrecarga.
Tensão nominal de isolamento Ui (V): 660V
Rearme manual e automático
Compensação da temperatura ambiente
Indicação da desligamento
Botão de teste
Numero de contatos: 1NA+1NF
Secção do cabo: 1~4
Compatível com os contatores: CJX2-09 à CJX2-32.
